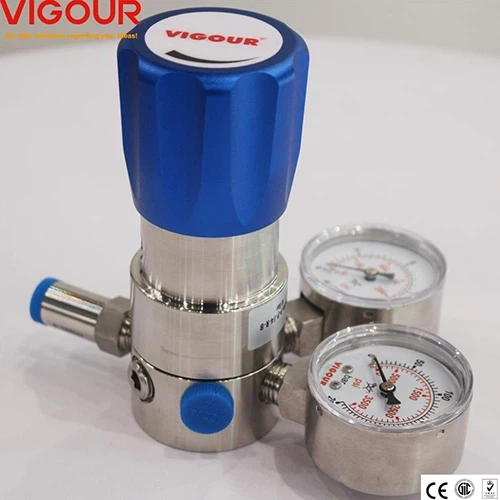

Регулятор давления является важным устройством, используемым в системах газа и жидкости для поддержания стабильного и безопасного выходного давления, независимо от колебаний в находе. Чтобы понять, как это работает, важно знать основные части, которые составляют регулятор. Каждый компонент имеет определенную функцию, и вместе они обеспечивают точность, безопасность и эффективность контроля давления.
Следующие шесть частей образуют ядро дизайна регулятора: корпус, пружина катушки, катушка, сиденье клапана, сопло и диафрагма.

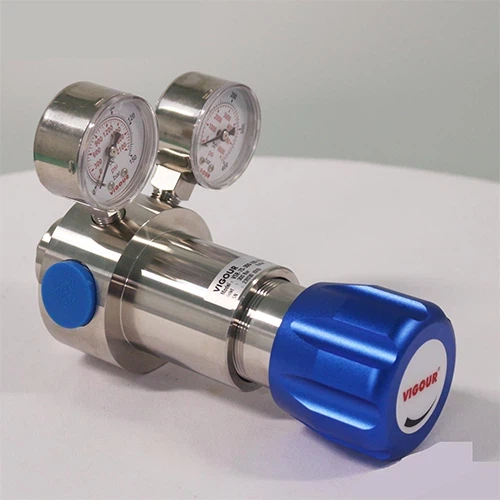

Тело служит основным корпусом регулятора, содержащего все внутренние компоненты и обеспечивая путь потока для среды процесса. Он должен противостоять давлению впускного отверстия, сопротивляться коррозии и обеспечить утечку - жесткую целостность. Материалы, такие какнержавеющая сталь, chrome - намеченная латунь, илиалюминийобычно используются, выбираются в соответствии с применением, диапазоном давления и совместимостью носителя.
Стучащая пружина обеспечивает необходимую силу, чтобы сбалансировать от обратной связи давления на выходе. Регулируя сжатие, регулятор устанавливает и поддерживает давление на выходе. Пружина должна быть тщательно откалибрована, чтобы обеспечить постоянную производительность в рабочем диапазоне регулятора, сохраняя при этом стабильность и избегая колебаний.
Катушка - это подвижный регулирующий элемент, который работает с пружиной и диафрагмой для управления потоком. Он сдвигает положение в ответ на изменения давления, открывая или ограничивая проход между насадкой и сиденьем клапана. Точная обработка катушки необходима для обеспечения плавного движения, точного отклика и продолжительного срока службы.
Сиденье клапана обеспечивает интерфейс герметизации для катушки. Когда катушка прижимает сиденье, поток блокируется; При подъеме происходит контролируемый поток. Материал сиденья должен быть долговечным, устойчивым к износу и химической атаке, а также способен поддерживать плотный отключение при отличиях высокого давления. Его геометрия напрямую влияет на точность регулирования и производительность утечки.
Сопло направляет среду из высокой - стороной давления на низкую камеру давления. Он играет решающую роль в управлении динамикой потока, минимизации турбулентности и обеспечении стабильного давления вниз по течению. Конструкция сопла и точность размеров значительно влияют на эффективность регулятора, скорость отклика и общую стабильность давления.
Диафрагма является чувствительным элементом регулятора. Он реагирует на изменение давления на выходе и передает силу обратной связи в пружинную систему Spool -. В зависимости от требований применения, диафрагмы могут быть изготовлены из эластомеров, армированных композитов или металлических материалов. Их гибкость, чувствительность и долговечность имеют решающее значение для достижения точного контроля давления и длительного срока службы.
Заключение
Производительность регулятора давления зависит от взаимодействия шести фундаментальных компонентов:кузов, катушка пружина, катушка, сиденье клапана, форсунка и диафрагмаПолем Каждая часть имеет особую функцию - Структурную поддержку, баланс силы, регулирование потока, уплотнение, на управление жидкости и определение давления -, которые вместе включают точное, стабильное и безопасное контроль давления.
Тщательное понимание этих деталей помогает инженерам и операторам принимать обоснованные решения в области выбора регулятора, эксплуатации и технического обслуживания в промышленных, лабораторных и высоких приложениях чистоты.
