Модель
|
Vsr -1 et |
VSR -1 etg |
VSR -3 t |
|
Vsr -1 etg-bv |
VSR -2 t |
Vsr -2 tg |
|
Vsr -3 tg |
VSR -4 t |
VSR -5 t |
Vsr -1 et
Введение
• Настенные точки постукивания • VSR -1 серия серии EL Одностадийный регулятор давления газовой палочки • Латунный хромированный корпус и капот для инертного, реактивного, легковоспламеняющегося и окислительного газа и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Отключение типа диафрагмы Влав • Подходит для давления на входе до 100 бар • Протестировано на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 100 бар | |
| Выходная давление P2 | 4/4/10/20/50 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 07 | |
| Масса | 2,5 кг | |

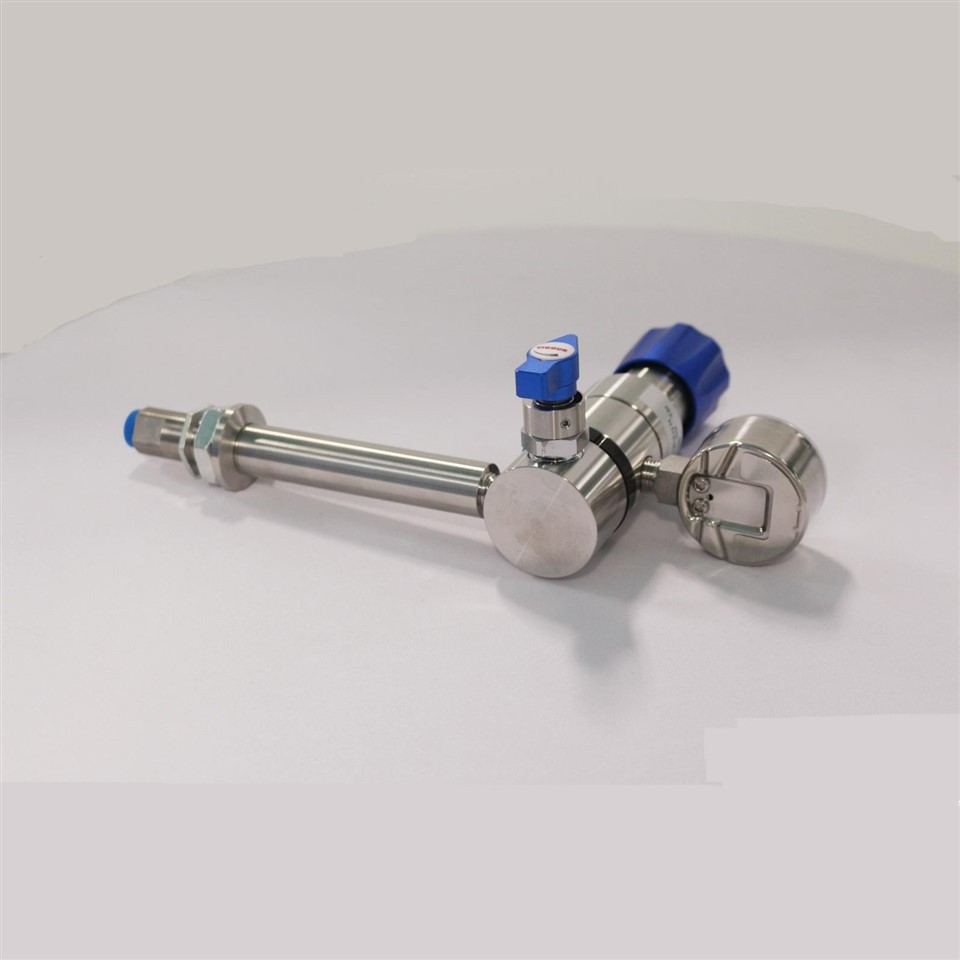

Изображение продукта
VSR -1 etg
Введение
• Настенные точки постукивания • VSR -1 серия EL SERY Регулятор • Латунный хромированный корпус и капот для инертного, реактивного, Воспламеняемый и окислительный газ и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Отключение типа диафрагмы Влав • Подходит для давления на входе до 100 бар • Протестировано на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 100 бар | |
| Выходная давление P2 | 4/4/10/20/50 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 07 | |
| Масса | 4,1 ~ 5,7 кг | |

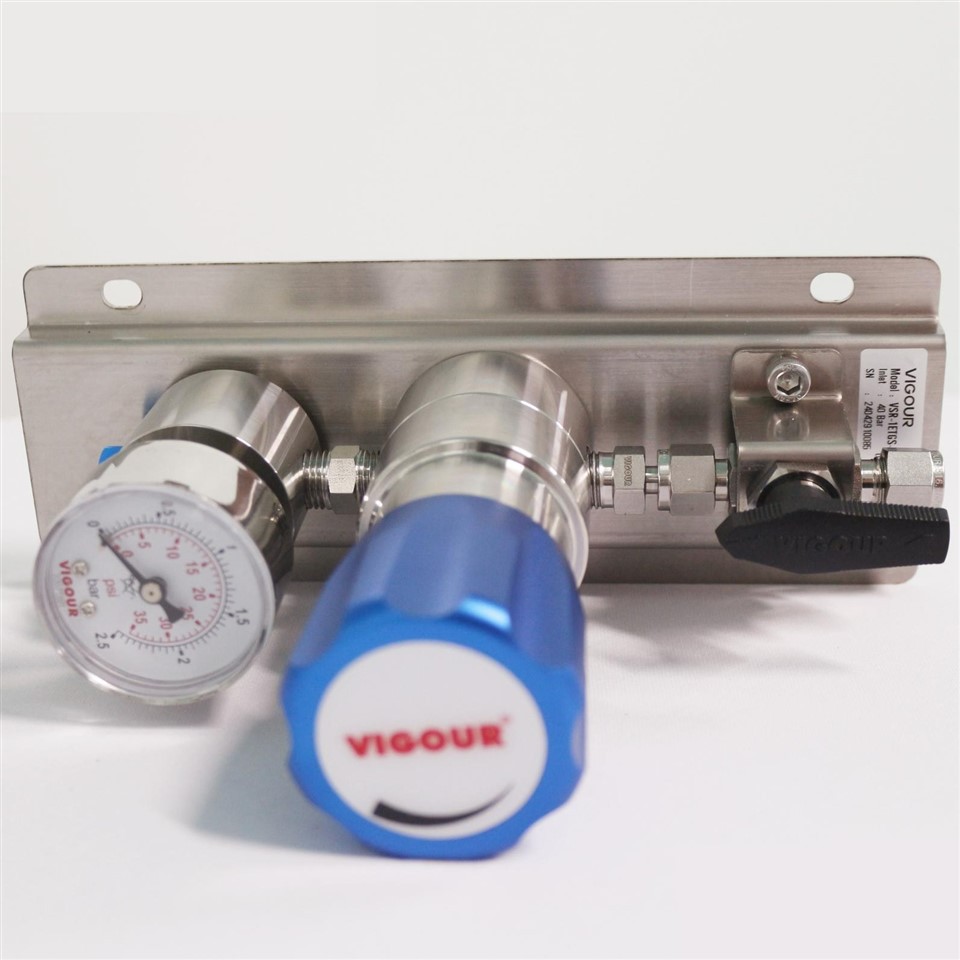

Изображение продукта
Vsr -1 etg-bv
Введение
• Настенные точки постукивания • VSR -1 серия EL SERY Регулятор • Латунный хромированный корпус и капот для инертного, реактивного, легковоспламеняющегося. и окислительный газ и смеси до 6 -го класса. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Отключенные клапаны типа диафрагмы • Подходит для давления на входе до 100 бар • Протестировано на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы защелки высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 100 бар | |
| Выходная давление P2 | 4/4/10/20/50 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Hastelloy® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 07 | |
| Масса | 4,1 ~ 5,7 кг | |
VSR -2 t
Введение
• Настенные точки постукивания • VSR -2 серия EL SERY Регулятор • Латунный хромированный корпус и капот для инертного, реактивного, Воспламеняемый и окислительный газ и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Отключение типа диафрагмы Влав • Подходит для давления на входе до 100 бар • Протестировано на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 100 бар | |
| Выходная давление P2 | 4/4/10/20/35/50 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | (Давление на выходе: 2/4/10/20 бар) CV =0. 28 | |
| (Давление в выходе | 35/50 бар) CV =0. 08 | |
| Масса | 3,5 кг | |
Vsr -2 tg
Введение
• Настенные точки постукивания • VSR -2 серия EL SERY Регулятор • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Отключение типа диафрагмы Влав • Подходит для давления на входе до 100 бар • Протестировано на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
| Давление впускного отверстия P1 | максимум 300 бар |
| Выходная давление P2 | 4/4/10/20/35/50 бар |
| Материалы | |
| Регулятор тела и клапаны | См. Информация о заказе |
| Сиденье клапана (регулятор) | Pctfe |
| (Отключенный клапан) | Pctfe |
| Диафрагма (регулятор) | Хастеллой® C276 |
| (клапан) | Elgiloy® |
| Упплужденное кольцо | Витон® (FKM) |
| (опция) Kalrez® (FFKM) | |
| Фильтр | СС 316Л |
| Температурная диапазон | -30 степень до +74 степень |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он |
| (через сиденье) | 1x 10-6 mbar i/s он |
| Протокол | (Давление на выходе: 2/4/10/20 бар): CV =0. 28 |
| (Давление в выходе | 35/50 бар): CV =0. 08 |
| Масса | 4,5 ~ 6,9 кг |
VSR -3 t
Введение
• Монтажные баллы на скамейке • VSR -1 серия серии EL Одностадийный регулятор давления газовой палочки • Диафрагмный клапан серии VDV2 • Латунный хромированный корпус и капот для инертного, реактивного, легковоспламеняющегося и окислительного газа и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Подходит для давления на входе до 60 бар • Проверка на использование с кислородом |
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 60 бар | |
| Выходная давление P2 | 4/4/10/20 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 12 | |
| Масса | 1,6 кг | |
Изображение продукта
Vsr -3 tg
Введение
• Настенные точки постукивания • VSR -1 серия EL SERY Регулятор • Диафрагмный клапан серии VDV2 • Латунный хромированный корпус и капот для инертного, реактивного, Воспламеняемый и окислительный газ и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Подходит для давления на входе до 60 бар • Проверка на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 60 бар | |
| Выходная давление P2 | 4/4/10/20 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 12 | |
| Масса | 1,6 кг | |
VSR -4 t
Введение
• Панельные точки постукивания • VSR -1 серия EL SERY Регулятор • Диафрагмный клапан серии VDV2 • Латунный хромированный корпус и капот для инертного, реактивного, Воспламеняемый и окислительный газ и смеси до уровня 6. 0 • Корпус и капот из нержавеющей стали 316L для коррозионных газов • Модульный дизайн • Подходит для давления на входе до 60 бар • Проверка на использование с кислородом
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Системы отбора проб высокого давления • Оборудование для обслуживания и испытаний |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 60 бар | |
| Выходная давление P2 | 4/4/10/20 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | СС 316Л | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 12 | |
| Масса | 0. 8 кг | |
Изображение продукта
VSR -5 t
Введение
• Настенные точки постукивания • VSR -1 серия EL SERY Регулятор • Алюминий для инертного, реактивного, легковоспламеняющегося и окисляющего газа и смеси до уровня 6. 0 • Модульный дизайн • Отключенный клапан типа диафрагмы • Подходит для давления на входе до 60 бар • Проверка на использование с кислородом • Компактная точка постукивания дизайна
|
|
Приложение
• Тестирование компонентов • Калибровочные системы • Контроль лабораторного давления • Сервис и тестовое оборудование |
Технические параметры
| Тип | одноступенчатая |
|
| Давление впускного отверстия P1 | максимум 60 бар | |
| Выходная давление P2 | 4/4/10/20 бар | |
| Материалы | ||
| Регулятор тела и клапаны | См. Информация о заказе | |
| Сиденье клапана (регулятор) | Pctfe | |
| (Отключенный клапан) | Pctfe | |
| Диафрагма (регулятор) | Хастеллой® C276 | |
| (клапан) | Elgiloy® | |
| Упплужденное кольцо | Витон® (FKM) | |
| (опция) Kalrez® (FFKM) | ||
| Фильтр | SS 316L | |
| Температурная диапазон | -30 степень до +74 степень | |
| Скорость утечки (в атмосферу) | 1x10^-8 mbar i/s он | |
| (через сиденье) | 1x 10-6 mbar i/s он | |
| Протокол | CV =0. 07 | |
| Масса | 2,5 кг | |
Изображение продукта
Регулятор давления газовой палочка- простое объяснение
Проще говоря: «Конечная панель управления» для газов, прикрепленная к стене или столу, как электрический розетка. С учетом досягаемости вы можете настроить давление газа, специально разработанное для управления любым газом, который отказывается сотрудничать.
Структура:
- Основной набор с двумя частями: Регулятор давления (контролирует давление) + клапан диафрагмы (контролирует поток газа), объединенный в одну «регулирующую палку».
- Несколько интерфейсов: Включает в себя впуск, розетку, интерфейс давления давления и рельефный клапан, а также может подключаться к датчикам или тревоге.
- Мониторинг давления: Поставляется с даткой давления или цифровым дисплеем, чтобы показать значения давления в реальном времени.
Аналогия:
Это как «вода, электричество и газовый трехсторонний гнездо» в лаборатории-просто подключите газовый цилиндр, и вы можете отрегулировать давление, включить/выключить поток и отслеживать все за один раз.
Лабораторные рабочие станции: Обеспечивает стабильную подачу газа для аналитических инструментов (таких как газовые хроматографы), с легким контролем включения/выключения.
Чистые комнаты: Контролирует давление терминала для газов высокой чистоты (например, гелий, азот), чтобы избежать загрязнения.
Промышленные мастерские: Исправлено рядом с оборудованием для легкой регулировки пневматического давления инструмента.
Стенки кислорода больницы: Централизованное лечение снабжения кислорода в комнаты для пациентов, безопасные и эстетически приятные.
3. Как его использовать?
Основные функции: регулирование давления + контроль/выключение + мониторинг - все это сделано в трех простых шагах!
Шаги для использования:
Установка:
Установите на стене, используя кронштейн, или положите на стол с базой, или даже подвешите его под потолочными трубами.
Правило позиционирования: Установите, где его легко добраться, и избегайте высоких температур или вибраций.
Регламент давления газа:
Подключите вход к газовому цилиндру или трубопроводу, а также выпускной к оборудованию (например, горелки или реакторы).
Поверните ручку регулятора и соблюдайте датчик давления, регулируя желаемое давление (например, уменьшая от 50 бар до 5 бар).
ВКЛ/OFF CONTROL:
Переверните ручку клапана диафрагмы, как кран, чтобы «открыть/закрыть» поток газа, включив или выключите его по мере необходимости.
Экспансии:
Подключите сигнал тревоги к дополнительному интерфейсу (для аномалий давления) или свяжите его с ПЛК для автоматической записи данных давления.
Общие проблемы
Причина: Диафрагма старение или растрескивание, или загрязнение ядра клапана смазкой.
Решение: Замените диафрагму и промойте клапан без масляного газа.
Причина: Лицевая поверхность повреждена от вибрации, или внутренняя пружина не удалась.
Решение: Обработка с осторожностью, регулярно перекалибруйтесь или заменяйте датчик.
Причина: Частицы или примеси из трубопровода, попадающего в газовую палочку.
Решение: Установите фильтр на входе и периодически чистите интерфейсы.
Причина: Свободные кронштейны или недостаточно тяжелое основание.
Решение: Закрепите настенный кронштейн расширительными винтами и добавьте вес в основание для стабильности.
Газовая палочка регулятора давления похожа на «переключатель рабочего стола» для газов - установите его, где бы вам нужен газ, регулировать давление и течь с взглядом и легко управлять всем.
При выборе модели спросите производителя: «Мне нужен один для лабораторного газа аргона, давление XX, настенная настенная и с цифровым дисплеем-есть ли у вас один в наличии?»
